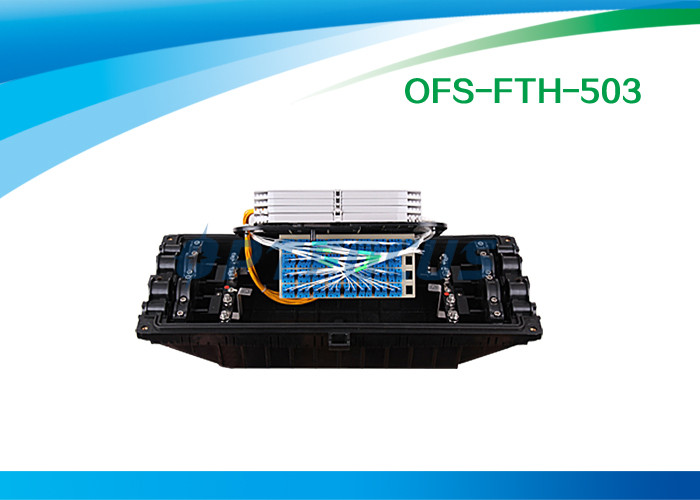

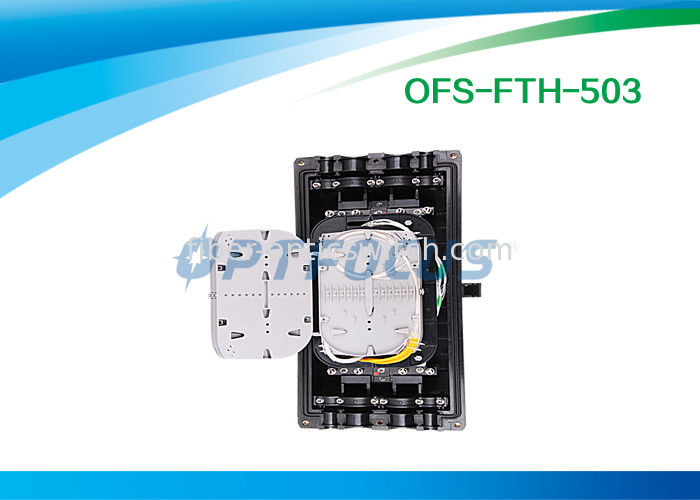

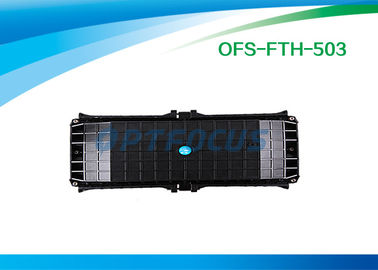

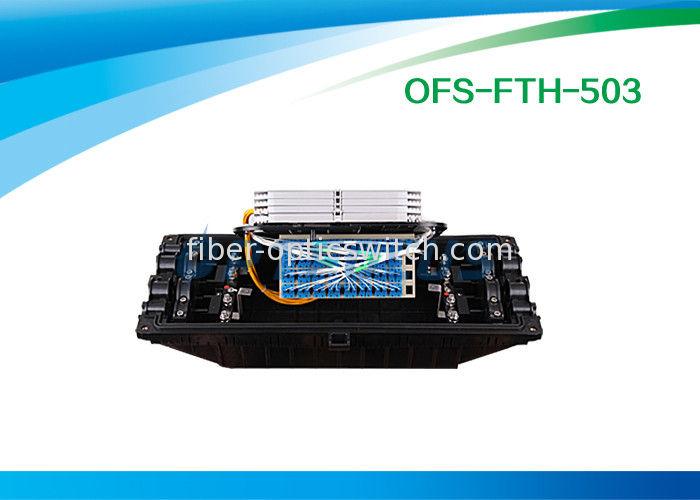

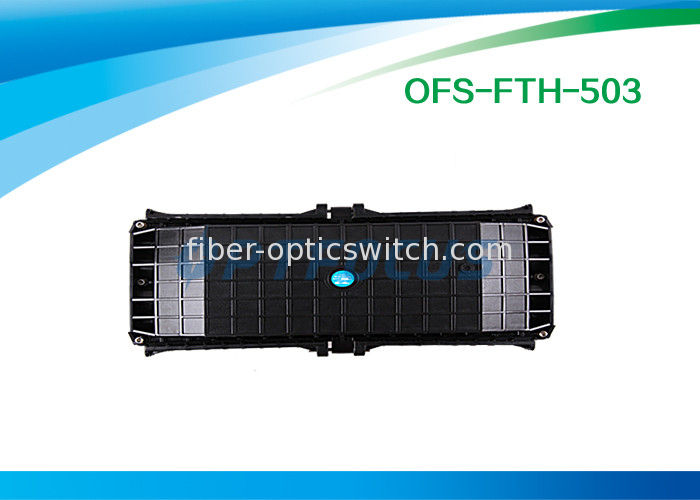

حداکثر 96 هسته فیبر نوری کانتینر 8 پورت Horizontally چسب مهر و موم 7300g - 9600g

اطلاعات پایه
محل منبع: چین
نام تجاری: OPTFOCUS
گواهی: ROHS
شماره مدل: OFS-FTH-503
مقدار حداقل تعداد سفارش: 10 عدد
قیمت: negotiated
جزئیات بسته بندی: اندازه کارتن (سانتی متر): 61.5 * 33 * 47 تعداد / CTN: 2PCS GW / CTN: 20.4KG
زمان تحویل: 5-8 روز پس از دریافت پرداخت
شرایط پرداخت: اتحادیه های غربی و T/T اعتبارات اسنادی پی پال
قابلیت ارائه: 10000pcs/ماه

حداکثر 96 هسته فیبر نوری کانتینر 8 پورت Horizontally چسب مهر و موم 7300g - 9600g



ویژگی ها :

OFS-FTH-503 Datasheet برای بستن فیبر نوری

مدل شماره

اندازه (میلی متر) L × W × H

ظرفیت هسته

پورت های کابل (حداکثر)

قطر حداکثر کابل (میلی متر)

آداپتور و سوراخ پنل جلو

OFS-FTH-503

590x320x215

240

8

4 × Ø41
4 × Ø20

آداپتور FC: 48PCS

آداپتورهای SC: 96PCS

4 × Ø26
4 × Ø20

آداپتورهای ST: 96PCS

آداپتورهای LC: 96PCS

ملاحظات:

  1. OFS-FTH-503 یک مجموعه از اتصالات انعطاف پذیر را برای 8 پورت ورودی / خروجی نصب می کند.
  2. لوازم نصب و راه اندازی ارائه شده: نوار مهر و موم، نوار عایق، 3 آچار مخصوص، پارچه ساینده، سیم زمینی، روابط نایلون، برچسب مقاله، کاغذ اندازه گیری و خشک کن.
  3. لوازم جانبی با انتخاب مشتریان: دستگاه جرقه زنی، لوله بافر برای فیبر بادی، شیر تست فشار، پانل آداپتور، آداپتور، پلاگین، پچ کورد، براکت دیوار نصب و براکت نصب است.

2 اجزای اصلی

نه

نام اجزاء

مقدار

استفاده

ملاحظات

1

مسکن

1 مجموعه

حفاظت از اتصالات فیبر کابل به طور کامل

قطر داخلی:

500x205 (میلی متر)

2

قرار دادن صفحه

2 جفت

تعمیر مسکن

220x80x35 (میلی متر)

3

سینی اسپلیسی فیبر نوری

(FOST)

حداکثر 10 عدد (باکسی

حداکثر 9 عدد (روبان)

رفع آستین محافظ حرارتی کوچک و نگه داشتن الیاف

مناسب برای:

باند: 24،36،48،72 (هسته) نوار: 6،12،18 (قطعه)

4

براکت رفع

1 مجموعه

اصلاح فیبر کابل و هسته تقویت شده



5

پایه

1 مجموعه

رفع FOST



6

مهر و موم اتصالات

1 مجموعه

آب بندی بین پوشش FOSC و پایین FOSC



7

پورت پورت

8 قطعه

پر کردن پورت های خالی



8

فشار

آزمایش شیر

1 مجموعه

پس از تزریق هوا، آن را برای آزمایش فشار و آزمون آب بندی استفاده می شود

پیکربندی به عنوان مورد نیاز

9

دستگاه تخلیه زمینی

1 مجموعه

بدست آوردن اجزای فلزی فیبر کابل در FOSC برای اتصال زمین

پیکربندی به عنوان مورد نیاز



2.3 لوازم جانبی اصلی و ابزار ویژه

نه

نام لوازم جانبی

مقدار

استفاده

ملاحظات

1

آستین محافظ حرارتی کوچک



حفاظت از اتصالات فیبر

پیکربندی به عنوان ظرفیت

2

کراوات نایلون



رفع الیاف با پوشش محافظ

پیکربندی به عنوان ظرفیت

3

نوار عایق

1 رول

قطر بزرگ کابل فیبر برای تنظیم آسان



4

نوار مهر

1 رول

قطر بزرگ کابل فیبر که با اتصالات مهر و موم مطابقت دارد

پیکربندی به عنوان مشخصات

5

قلاب حلق آویز

1 مجموعه

برای استفاده هوایی



6

سیم مارشال

1 قطعه

قرار دادن بین دستگاه های زمینی

برای قرار دادن از طریق به عنوان نیازهای واقعی

7

پارچه ساینده

1 قطعه

کابل فیبر خراش



8

کاغذ برچسب گذاری

1 قطعه

فیبر برچسب گذاری



9

آچار مخصوص

3 تکه

پیچ های پیچشی، مهره های محکم هسته تقویت شده



10

کاغذ اندازه گیری

1 قطعه

برای اندازه گیری محیط، که قطر آن با نوار مهر و موم شده است

برای اندازه گیری محیط با کاغذ اندازه گیری مربوطه

11

لوله بافر



مشتریان تصمیم گرفتند

به فیبرها برسید و با FOST ثابت کنید، مدیریت بافر

پیکربندی به عنوان مورد نیاز

12

خشک کن

1 کیسه

قبل از انجماد برای خشک کردن هوا به FOSC قرار دهید.



13

چکش لاستیکی

1 قطعه

ضربه زدن یا از بین بردن ورق ورق
